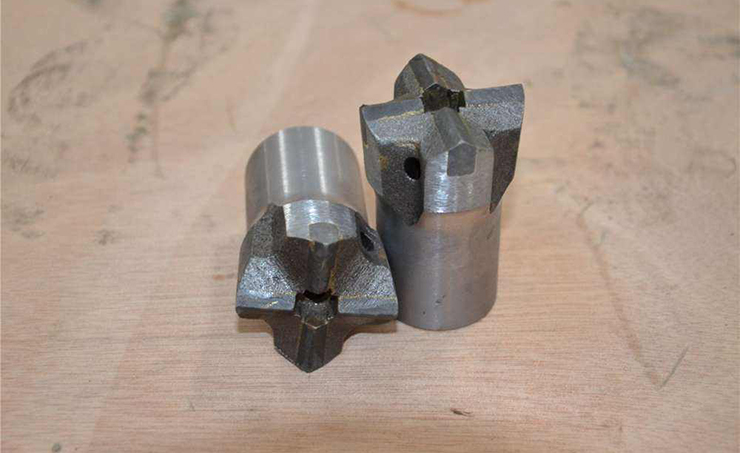

河南機械加工煤礦鉆頭需應對井下堅硬的煤層、巖層及復雜地質結構，硬度是決定其使用壽命和鉆進效率的核心指標。河南機械加工企業通過材料優化、工藝創新和強化處理等手段，針對性提升煤礦鉆頭硬度，具體方法如下：

    一、精選高強度基礎材料

    高合金鋼材為主材

    河南機械加工多數煤礦鉆頭采用42CrMo、35CrMnSi等合金結構鋼作為基體，這類鋼材含鉻、鉬、錳等合金元素，能通過后續處理形成均勻的回火索氏體組織，基礎硬度可達25-30HRC，為后續強化奠定基礎。對于超硬巖層用鉆頭，還會選用含碳量更高的軸承鋼（如GCr15），其淬火后硬度可提升至60HRC以上。

    硬質合金鑲齒增強切削端

    河南機械加工在鉆頭的切削齒、刀刃等關鍵部位，鑲嵌YG8、YG11C等牌號的硬質合金。這類合金以碳化鎢（WC）為骨架，鈷（Co）為粘結劑，硬度高達85-90HRA（相當于65-70HRC），耐磨性是普通鋼材的5-10倍，能直接啃咬堅硬巖層而不易磨損。河南本地企業會根據鉆頭型號，將硬質合金齒通過高溫焊接或冷壓鑲嵌的方式固定在鋼基體上，確保結合強度。

    二、優化熱處理工藝強化硬度

    整體淬火+低溫回火

    河南機械加工鉆頭毛坯加工完成后，先進行整體加熱（850-900℃），保溫1-2小時后快速油冷淬火，使鋼材表層形成馬氏體組織，硬度可提升至50-55HRC。隨后進行180-220℃低溫回火，消除淬火應力，避免鉆頭使用時開裂，同時保持高硬度。對于鉆頭的柄部等非切削部位，會采用局部退火處理，降低硬度至30-35HRC，保證裝夾時的韌性。

    表面滲碳/滲氮處理

    河南機械加工針對鉆頭的磨損嚴重區域（如鉆頭肩部、排屑槽），采用氣體滲碳工藝，在900-930℃的滲碳氣氛中保溫4-6小時，使表層碳含量提升至0.8%-1.2%，淬火后表層硬度可達58-62HRC，而心部仍保持30-35HRC的韌性，形成“硬殼韌芯”結構。部分精密鉆頭還會進行離子滲氮，在500-550℃下通過氮離子轟擊表面，形成硬度達1000-1200HV的氮化層，耐磨性和抗腐蝕性同步提升。

    三、創新加工工藝提升結構硬度

    精密鍛造優化晶粒結構

    河南機械加工企業多采用熱模鍛工藝生產鉆頭毛坯，通過1000-1100℃下的反復鍛打，使鋼材內部晶粒細化至5-8級（普通鑄造晶粒為2-3級），晶界強度提升30%以上。細化的晶粒結構能讓后續熱處理時硬度分布更均勻，避免局部軟點，從而整體提升鉆頭的抗磨損能力。

    涂層技術增強表面硬度

    河南機械加工在鉆頭表面噴涂TiN（氮化鈦）、TiAlN（氮化鈦鋁）等超硬涂層。這些涂層通過物理氣相沉積（PVD）技術形成，厚度僅3-5μm，硬度卻高達2000-3000HV，比未涂層鉆頭的耐磨性提升2-3倍，且摩擦系數降低至0.2以下，減少鉆進時的熱量積累。針對潮濕的井下環境，還會采用CrN涂層，兼顧硬度與抗銹蝕能力。

    四、針對性設計輔助提升耐用性

    合理分布切削齒角度

    通過計算機模擬優化切削齒的排列角度（如前角5°-10°、后角8°-12°），減少鉆進時的沖擊力，避免硬質合金齒因受力過大崩裂。同時增加切削齒數量（如從6齒增至8齒），分散單齒負荷，延長整體使用壽命。

    強化排屑槽耐磨性

    排屑槽采用圓弧過渡設計，避免應力集中，同時通過高頻淬火將槽口硬度提升至50-55HRC，防止煤巖碎屑沖刷導致的槽壁磨損，保證排屑通暢，間接減少鉆頭因堵塞產生的額外磨損。

    通過以上多維度的技術手段，河南機械加工的煤礦鉆頭硬度可根據工況需求精準調控，既能滿足軟煤層的高效鉆進（硬度45-50HRC），也能應對硬巖地層的強沖擊作業（硬度58-65HRC），為煤礦開采提供可靠的工具支撐。
